平面研磨機研磨的三種方式



1) 研磨外圓

說明：① 研磨外圓一般在精磨或精車基礎上進行。手工研磨外圓可在車床上進行，工件和研具之間涂上研磨劑，工件由車床主軸帶動旋轉，研具用手扶持作軸向往復移動。

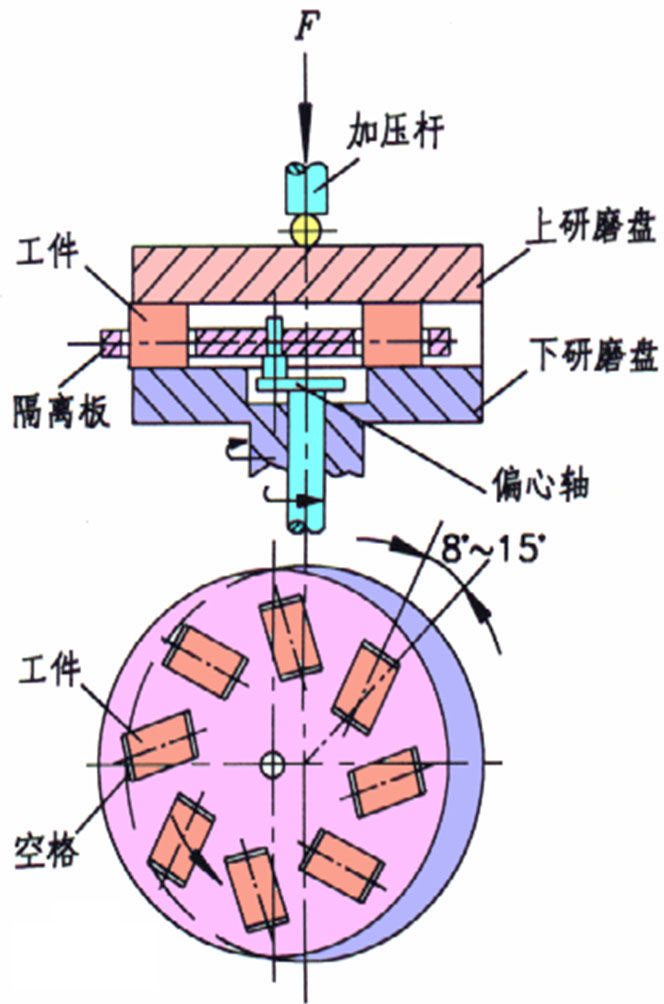

② 平面研磨機研磨外圓在研磨機上進行，一般用于研磨滾珠類零件的外圓。



2) 研磨內圓

說明：研磨內圓需在精磨、精鉸或精鏜之后進行，一般為手工研磨。研具為開口錐套，套在錐度心軸上研磨劑涂于工件與研具之間，手扶工件作軸向往復移動。平面研磨機研磨一定時間后，向錐度心軸大端方向調整錐套，使之直徑脹大，以保持對工件孔壁的壓力。



3) 研磨平面

說明：研磨平面一般在精磨之后進行。手工研磨平面時，研磨劑涂在研磨平板(研具)上，手持工件作直線往復運動或“8”字形運動。研磨一定時間后，將工件調轉90°～180°，以防工件傾斜。對于工件上局部待研的小平面、方孔、窄縫等表面，也可手持研具進行研磨。批量較大的簡單零件上的平面亦可在平面研磨機上研磨。
