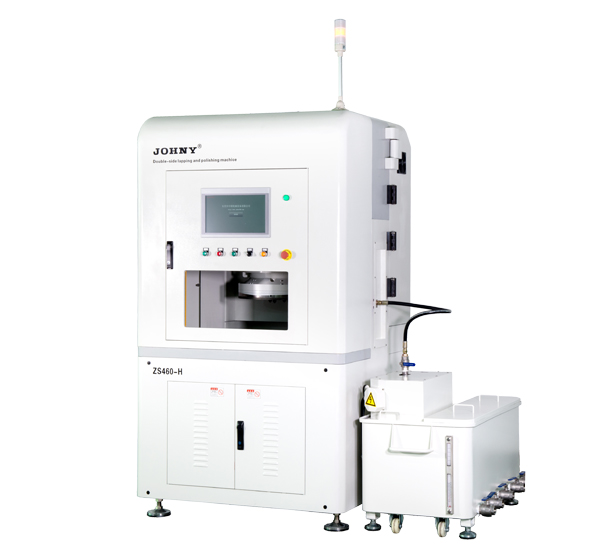

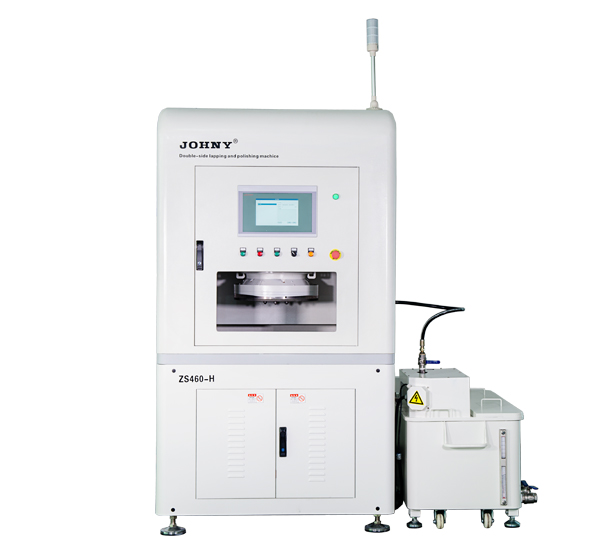

型號:ZS460B-H
用途:該機主要用于精密零件、光學玻璃、石英晶片、氧化鋯陶瓷、閥片、油泵葉片。等金屬材料的平面研磨拋光
應用及原理:
1.用途:該機主要用于精密零件、光學玻璃、石英晶片、氧化鋯陶瓷、閥片、油泵葉片。等金屬材料的平面研磨拋光
2.原理: 該機為雙平面精密拋光設備,產品放于上下磨盤中間,上下磨盤作相對轉動。由中心齒輪傳動使產品自傳。通過伺服電機扭力控制,對上磨盤施壓,使產品與研磨盤相對運動時更均勻。達到對產品的研磨拋光
特點:
1. 采用日本的伺服系統,通過伺服扭矩轉換,使壓力可控制在正負2公斤,可完成大工件,超薄工件的高精度加工,確保加工壓力的穩定性。
2. 上磨盤快升,快降,緩升,緩降,四個動作集中于觸摸屏上,簡便直覺。
3. 齒圈升降采用伺服傳動,實現定點定位,既滿足游星輪高低位置調整,又方便工件取放。
4. 整機傳動機構采用獨立馬達傳動,每個馬達可單獨調節速度,實現對產品要求搭配速度。
5. 整機全伺服控制,確保各項傳動參數的精確性
6. 整機所有傳動軟啟動/軟停止/無沖擊
7. 操作系統選用全自主研發的電子數字界面,性能穩定,觸摸屏操作,可視化設定參數
8.安全性能:設備使用過程中出現誤操作整機會立即自動停止。
ZS460B-H雙面研磨拋光機主要參數 | |||
磨盤直徑 | Ф460*180 | 磨盤轉速(r.p.m) | 0~50 |
夾具數量 | 6 | 伺服系統 | 松下 |
最大加工直徑 | Ф110 | PLC控制系統 | 三菱 |
設備重量 | 2100KG | 電源電壓 | 三相五線380V |
外形尺寸(W*D*H)mm | 1100*1200*2200 | 設備總功率 | 7KW |
